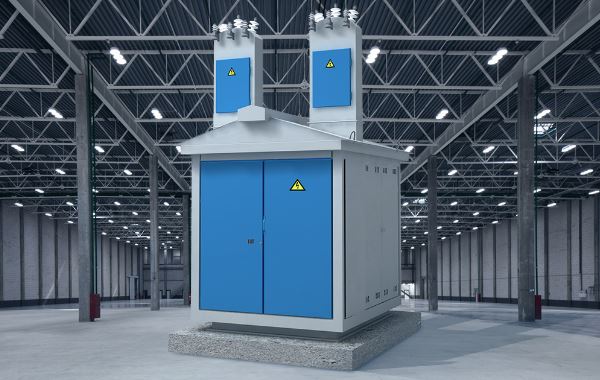

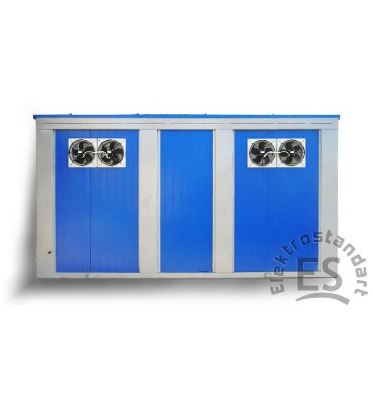

Комплектная трансформаторная подстанция представляет собой многофункциональную установку, в составе которой имеется трансформатор (один или несколько), комплектные узлы, распределительное оборудование, а также различные вспомогательные устройства с изоляцией токоведущих частей.

Принцип работы КТП с мощностью от 25 кВА до 2 500 кВА заключается в приеме электрической энергии номинальным напряжением 6 (10) кВ с дальнейшим ее преобразованием в напряжение, эквивалентное величине 0,4 кВ, и распределением трансформированной электроэнергии конечному потребителю.

Трансформаторная подстанция может питать электроэнергией:

• коттеджные и дачные поселки;
• аграрные объекты;
• промышленные предприятия;
• фермерские хозяйства;
• строительные площадки и пр.

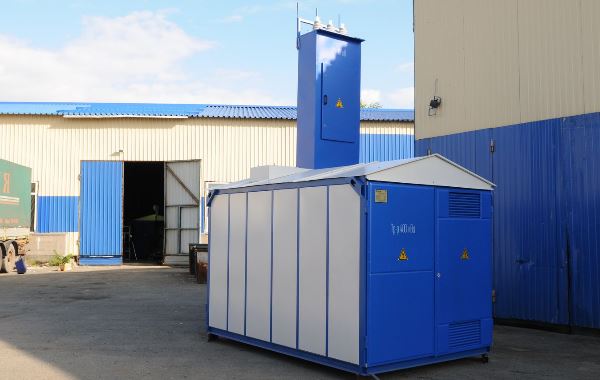

КТП согласно ГОСТ 15150 предназначены для эксплуатации в условиях с умеренным или умеренно-холодным климатом с температурным диапазоном от -60 до +40°С, относительной влажностью воздуха до 80%, максимально допустимыми порывами ветра 36 м/с. В зависимости от типового исполнения КТП могут монтироваться как внутри неотапливаемых помещений с ограниченным доступом, так и на открытом воздухе (на опорах линии электропередач или на заранее подготовленном бетонном фундаменте).

Состав изделия

Выпускаются унифицированные КТП в полной заводской готовности, что упрощает их транспортировку и монтаж.

Комплектуются силовые установки несколькими основными узлами – РУНН, РУВН, силовой трансформатор, шинопровод – в составе которых включены следующие функциональные единицы:

• коммутационные аппараты (выключатели);
• высоковольтные разрядники;
• предохранители;
• силовые трансформаторы;
• автоматические выключатели;
• измерительные трансформаторы тока;
• переключатели.

Помимо основных узлов КТП оснащают блокировками, световым, вентиляционным и обогревательным оборудованием, если в этом существует потребность.

Все аппараты собраны в специальных отсеках – ячейках, ограниченных друг от друга металлическими перегородками, которые предотвращают распространения негативных последствий в случае возникновения аварийных ситуаций.

При выборе трансформаторной подстанции следует придерживаться определенных правил. Мощность применяемого трансформатора следует выбирать из расчета общей мощности нагрузки. При этом величина мощности преобразователя должна быть равной или большей, чем мощность предполагаемой нагрузки.

Техобслуживание КТП

Для обеспечения безопасной бесперебойной работы КТП периодически подвергают инспектированию и техобслуживанию для выявления скрытых или явных неисправностей и своевременного устранения неполадок.

Техническому обслуживанию подлежат как внешние элементы – основание, отмостки, запорная арматура, корпус установки, так и оборудование, расположенное внутри шкафа – ячейки силового трансформатора, отсеки высоковольтного и низковольтного оборудования.

Техобслуживание так же, как и установка трансформаторной подстанции производится профессиональными электромонтажниками, имеющими навыки и допуски работы в высоковольтных сетях напряжением до 10 кВ.
