Мачтовые трансформаторные подстанции (КТПМ)

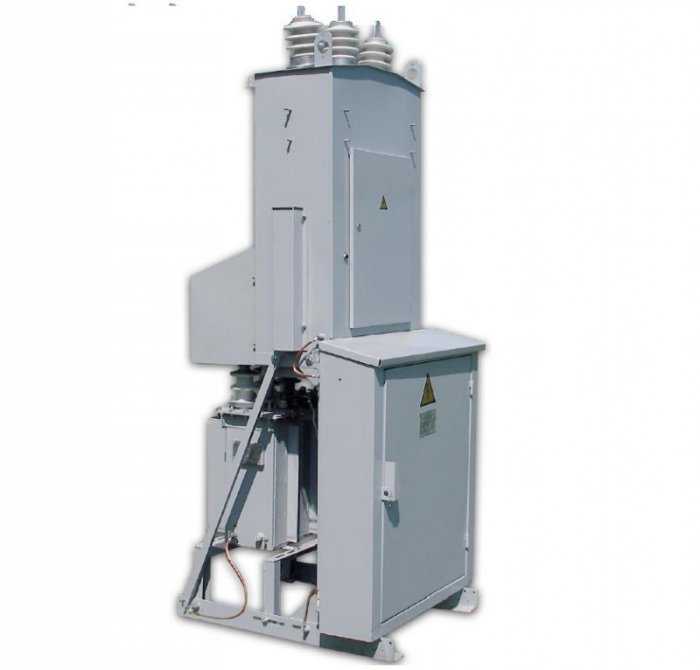

Мачтовая трансформаторная подстанция монтируется на опору линии электропередач и отличается от прочих комплектных трансформаторных подстанций отсутствием защитного кожуха. Электротехнический агрегат оснащен понижающим трансформатором и используется на объектах с умеренным энергопотреблением.

Учитывая конструкционные особенности подстанции, ее эксплуатация в условиях сурового климата с агрессивной атмосферной средой является недопустимой. Оптимальными считаются пределы температуры воздуха окружающей среды от -45°С до +40°С.

При выполнении регламентированных норм эксплуатации ощущаются преимущества подобной разновидности КТП:

• доступная стоимость;
• возможность установки в условиях дефицита площади;
• уменьшение потери мощности за счет непосредственной близости относительно высоковольтной линий электропередач;
• срок службы не менее 20 лет.

Мачтовые подстанции являются самыми компактными и производительными в своем сегменте.

Требования к оснащению

Столбовые КТП оборудуются строго в соответствии с требованиями Правил устройства электроустановок. В классической базовой конфигурации мачтовая КТП состоит из одного силового трансформатора масляного или сухого типа, РУ, всевозможных защитных и вспомогательных элементов (коммутационные узлы, предохранители, релейная аппаратура, измерительные приборы).

ЩО на стороне 0,4 кВ комплектуются разъединителем с видимым разрывом цепи тока. Для распределительного устройства низшего напряжения степень изоляционной защиты должна быть не ниже ИП-43. Требования защиты для оболочек оборудования на разъемных и проводных конструкциях и кабелях реализовано установкой уплотнительных элементов из качественных атмосферостойких материалов.

Шкаф РУНН изготавливается из листовой оцинкованной стали с антикоррозийным покрытием для обеспечения стойкости к негативным воздействиям окружающей среды. Для реализации безопасности обслуживания, с целью снижения травматизма обслуживающего персонала при работе на подстанции в темное время суток, ЩО 0,4 кВ оборудован освещением и розеткой для подключения мобильных осветительных приспособлений.

Дверцы шкафов наружной установки оснащаются замками. Для минимизации механических повреждений кабельные вводы к РУНН скрываются трубой или швеллером. При расположении КТПМ на открытой местности в местах возможного наезда транспорта опоры защищают бетонными отбойными тумбами. Для исключения падения с высоты при обслуживании подстанции платформы должны быть оснащены приспособлениями для крепления монтажного пояса.

Трансформатор

В качестве преобразователя для комплектации КТП мачтового типа могут быть использованы силовые трансформаторы следующих конструктивных исполнений:

• герметичные трехфазные без принудительной циркуляции масла (типа ТМГ);
• сухие с литой изоляцией (типа ТСЛ).

Применение сухих трансформаторов финансово невыгодно, однако обосновано в условиях повышенной пожароопасной среды (например, на территории автозаправочной станции).

Каталог продукции

Компания «ЭлектроСтандарт» реализует сертифицированное высоковольтное и низковольтное оборудование по ценам производителя с доставкой в Тверь.

На складе всегда имеются:

• КТП по типу и мощности;
• БКТП;
• ЩО;
• КРУ;
• КСО;
• реклоузеры.

У нас можно заказать услуги по транспортировке, монтажу оборудования, прокладке и замене кабеля. Оставьте заявку на сайте, заполнив опросный лист, или позвоните менеджерам уже сейчас. Представители нашей компании ответят на все интересующие вопросы и подберут наиболее оптимальное решение, подходящее именно вам.
